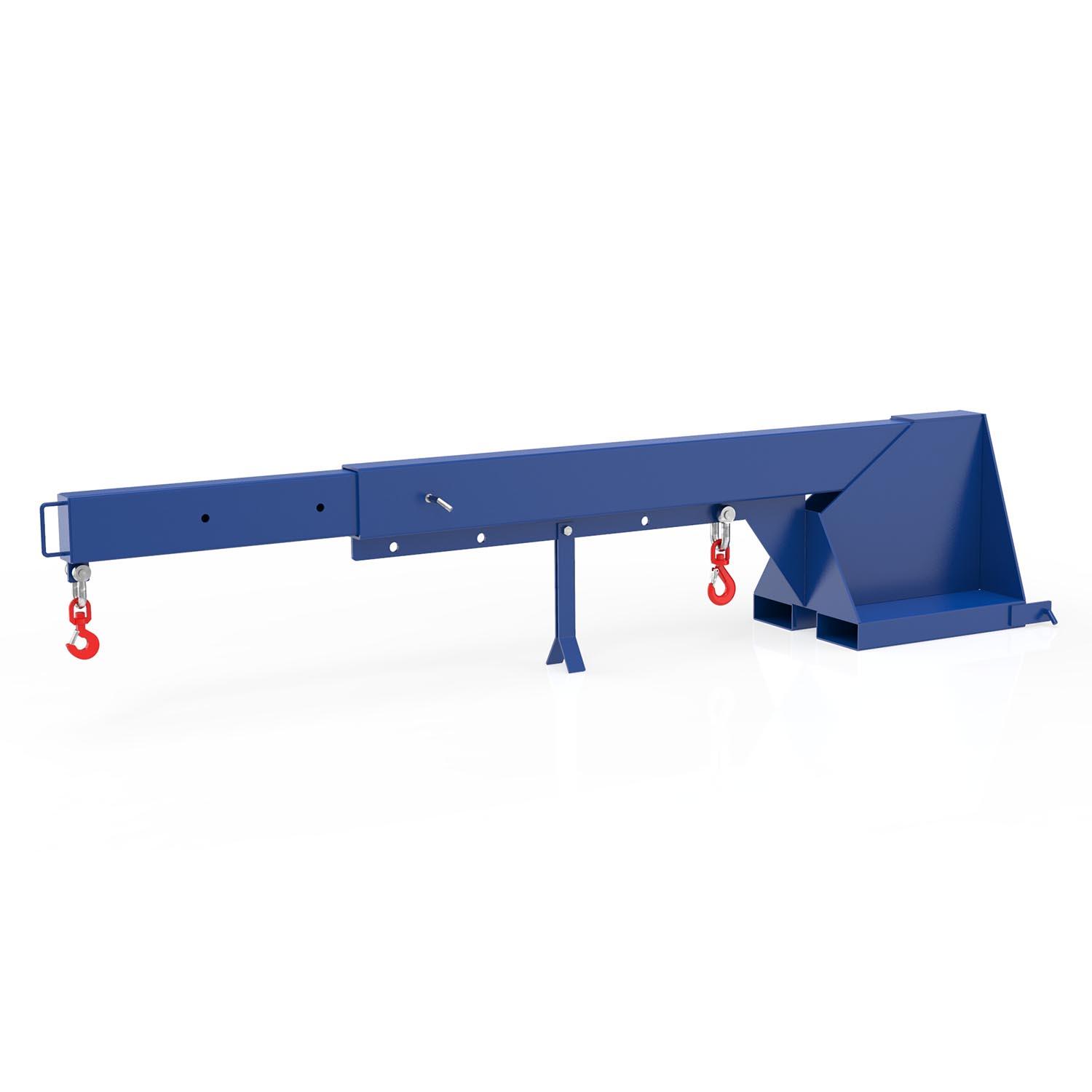

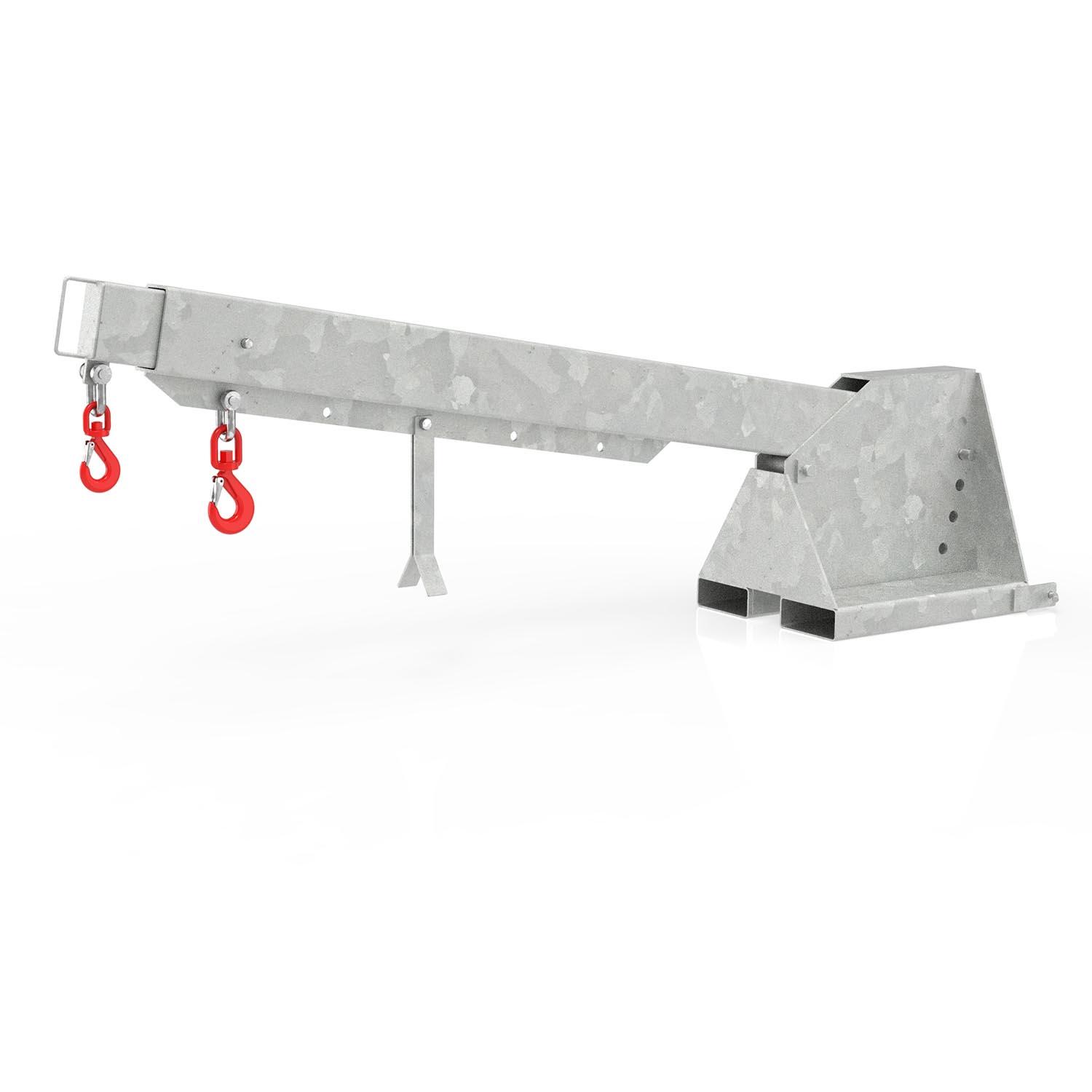

Kranarm für Gabelstapler, teleskopierbar und höhenverstellbar, Traglast 3000 kg, Reichweite 3700 mm, verzinkte Ausführung
Kranarme für Gabelstapler vom Hersteller MEILLER: Kaufratgeber für sichere Traglast, Reichweite und das Finden der passenden Ausführung
Ein Kranarm für Gabelstapler ist die einfachste Möglichkeit, Ihren vorhandenen Stapler in einen mobilen Kran mit Hakenaufnahme zu verwandeln – ohne Hallenkrane, ohne separates Hebezeug und ohne große Investition. Besonders bei nicht palettierter Ware, beim Entladen von LKWs oder bei Montage- und Instandhaltungsarbeiten spart ein Stapler-Kranarm Zeit, Wege und vermeidet gefährliche Improvisationen. Durch einen Kranarm wird der Funktionsbereich eines Gabelstaplers schnell erweitert.
Damit Ihre Mitarbeiter sicher arbeiten und wirklich die richtige Traglast am richtigen Auszug bekommen, finden Sie hier die entscheidenden Auswahlkriterien – plus eine Übersicht über die 4 Standard-Kranarm-Varianten von MEILLER (starr, teleskopierbar, höhenverstellbar) inklusive Reichweiten- und Sicherheitsmerkmalen.
Warum ist ein Stapler-Kranarm oft die bessere Lösung als ein Spezialgerät?
Viele Hebeaufgaben sind punktuell: eine Maschine versetzen, ein Aggregat einsetzen, eine Lieferung vom LKW heben, eine Last in eine schwer zugängliche Position bringen. Dafür ist ein Kranarm als Anbaugerät ideal, weil:
- funktioniert mit Ihrem bestehenden Gabelstapler (sofern Zinkenmaße passen)
- schnell auf- und abgerüstet (dank optimierter Gabeltaschenaufnahme)
- Reichweite und Hakenposition ermöglicht das Heben von Lasten ohne unterfahrbare Palette
- kostenefizient, weil Sie keine separate Kranlösung anschaffen müssen
Was genau ist ein Kranarm für den Gabelstapler?
Ein Kranarm ist ein Anbaugerät mit Gabeltaschen, das auf die Zinken geschoben wird. Vorne sitzt eine Hakenaufnahme, über die Lasten angeschlagen werden. Je nach Ausführung bietet der Kranarm:
- starren Ausleger (einfach und robust)
- teleskopierbaren Ausleger (variable Ausladung)
- höhenverstellbaren Aufbau (Lastaufnahme in erhöhter Position, z.B. über Hindernisse)
Nachdem der Kranarm über die Gabelzinken aufgenommen und gesichert wird, kann er alle typischen Aufgaben eines herkömmlichen Krans übernehmen und Lasten bis zu 5.000 kg bewältigen.
Mithilfe von Steckbolzen kann die Reichweite des Kranarms schnell und sicher eingestellt werden – bei höhenverstellbaren Modellen wird die Neigung ebenfalls über Steckbolzen justiert.
Die 4 MEILLER Kranarme im Überblick (Traglast 2.000 bis 5.000 kg)
In unserem Standardsortiment gibt es vier Kranarm-Typen – vom kompakten Standard bis zur Schwerlast-Ausführung. Natürlich können wir auch ganz flexibel auf Ihre Anforderungen reagieren und Sonder-Kranarme nach Ihrer Vorgabe fertigen.

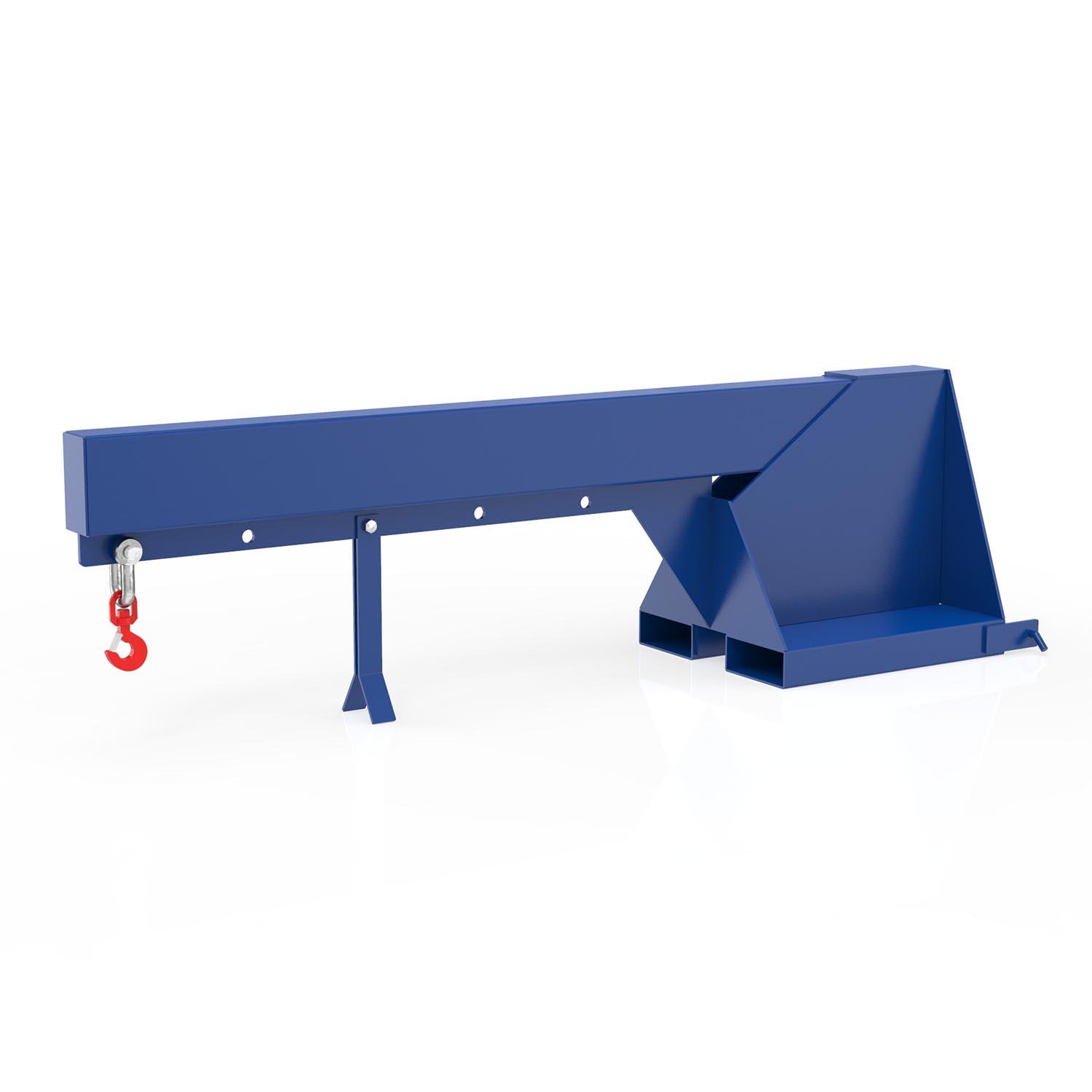

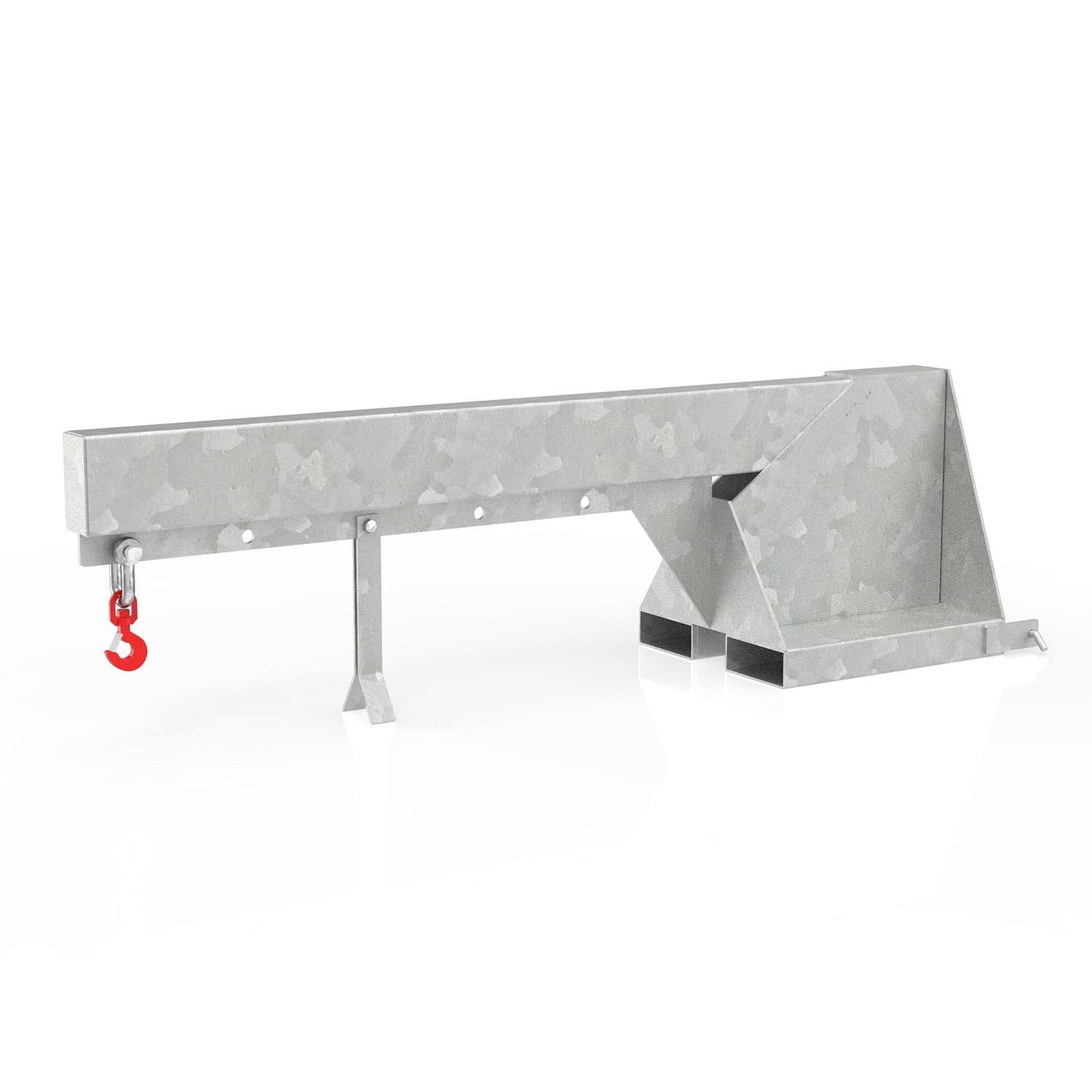

- Kranarm mit starrem Ausleger mit 2.000 kg Traglast

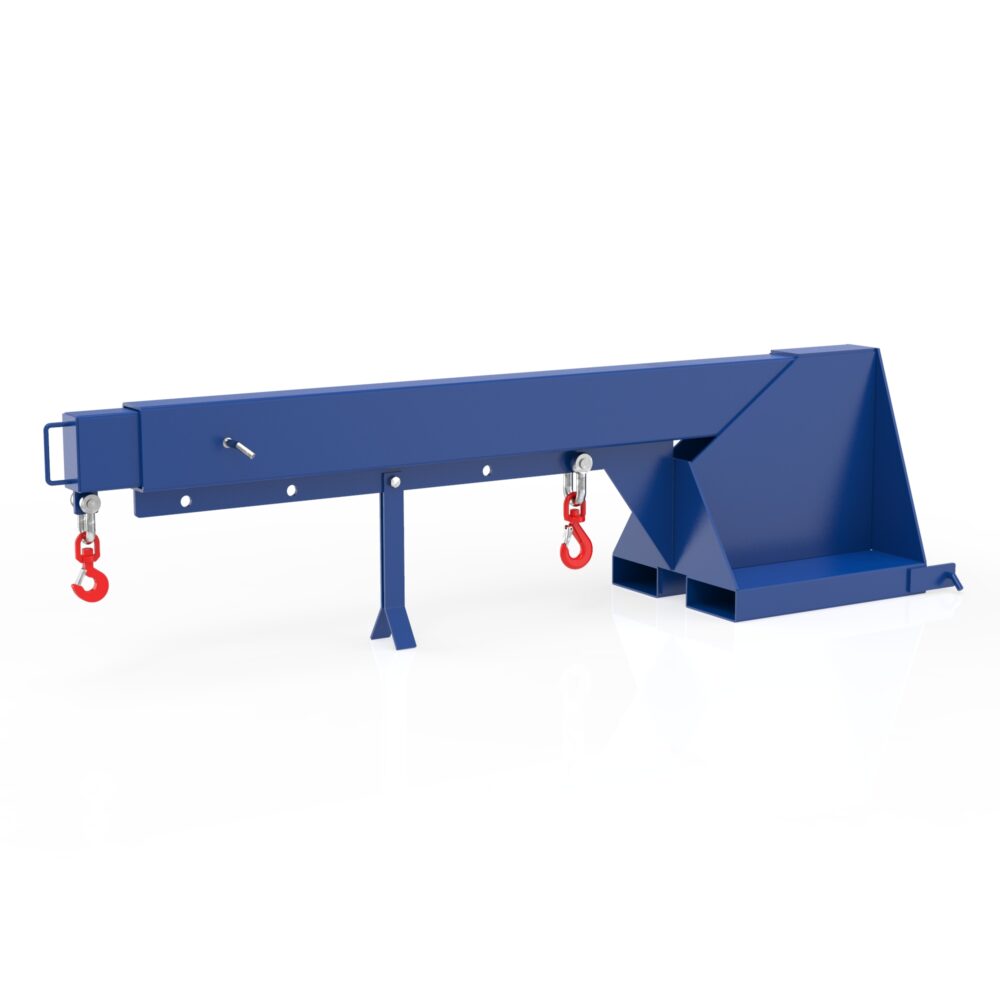

- Kranarm mit teleskopierbarem Ausleger mit 3.000 kg Traglast
- Kranarm teleskopierbar + höhenverstellbar mit 3.000 kg Traglast

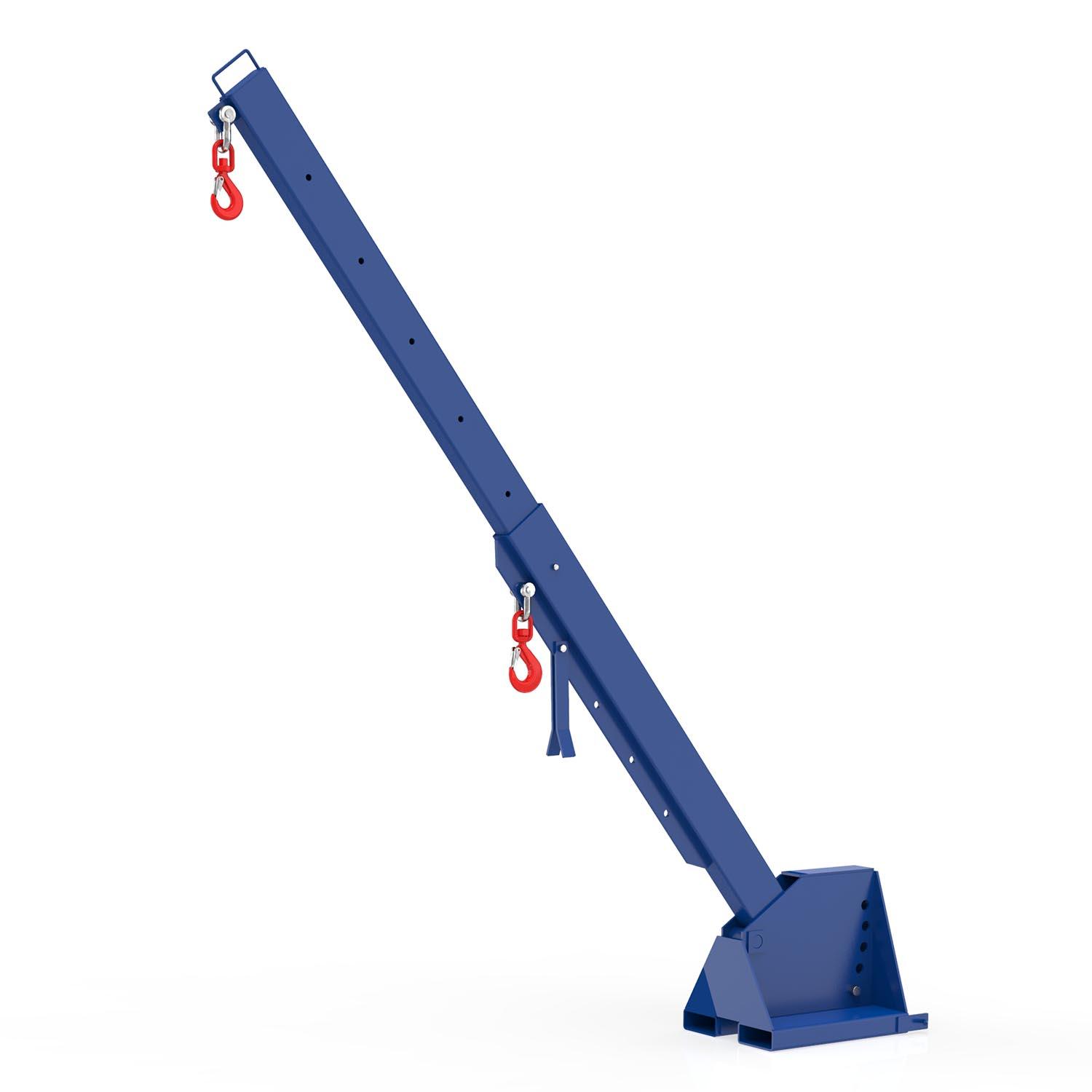

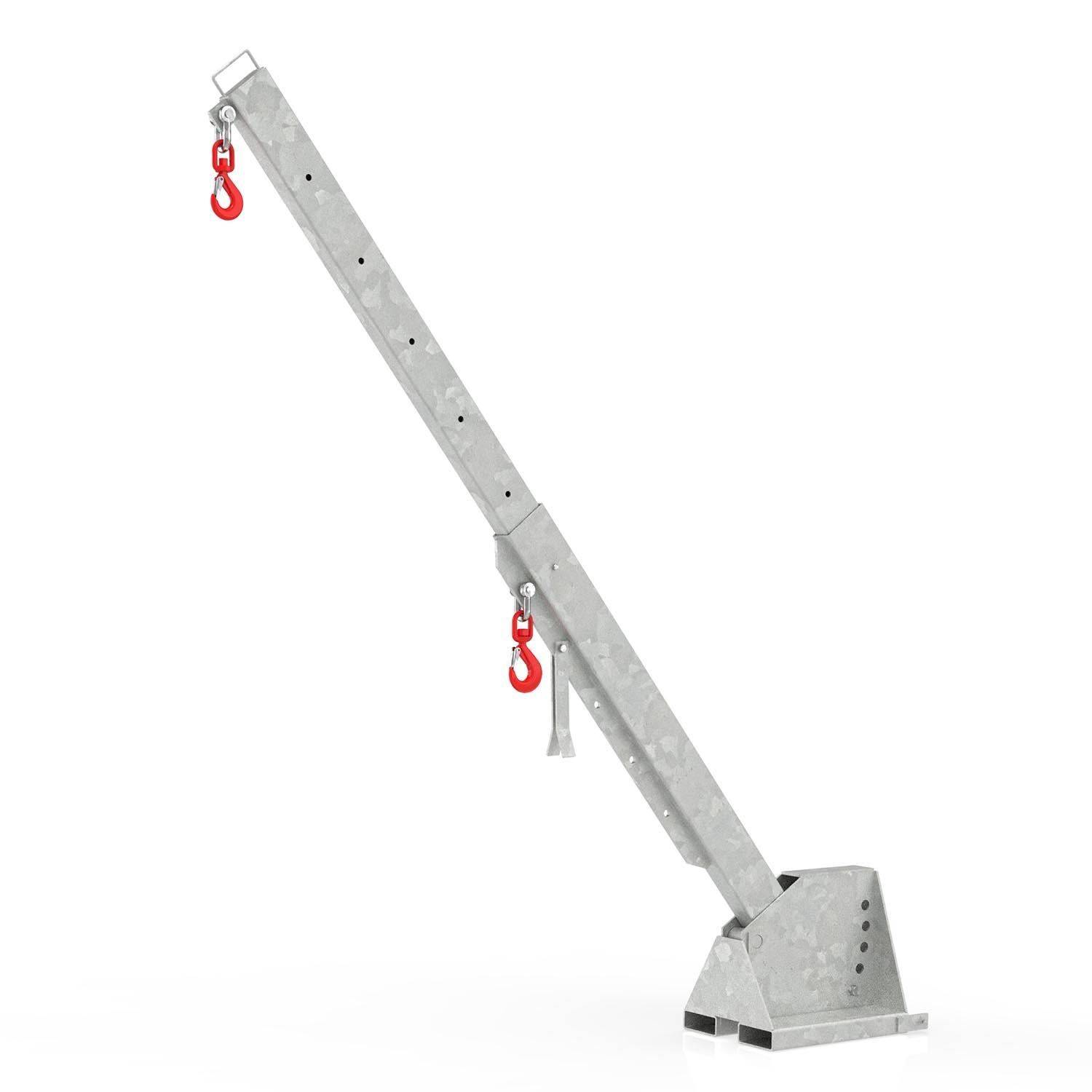

- Kranarm teleskopierbar + höhenverstellbar mit 5.000 kg Traglast
Reichweite (Ausladung):
- starrer Kranarm: bis 2.000 mm Reichweitenverlängerung
- teleskopierbare Kranarme: bis 3.700 mm Reichweitenverlängerung
Verstellbarkeit:
- höhenverstellbare MEILLER Kranarme: 5-fach höhenverstellbar
- teleskopierbare MEILLER Kranarme: 6-fach teleskopierbar
- Außerdem können die Lasthaken an verschiedenen Positionen am Kranarm befestigt werden, was die Flexibilität zusätzlich erhöht. Bei jedem Kranarm sind die angegebenen Lasthaken im Lieferumfang enthalten.
Oberfläche:

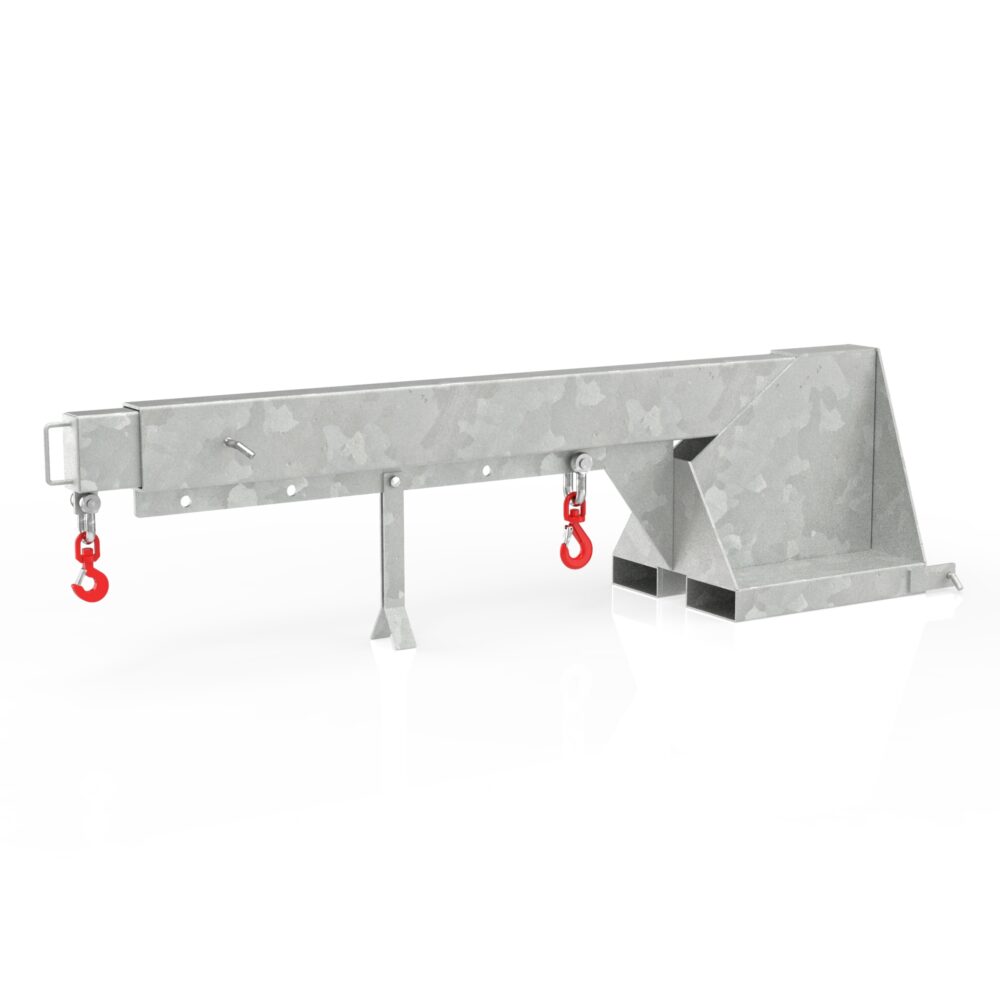

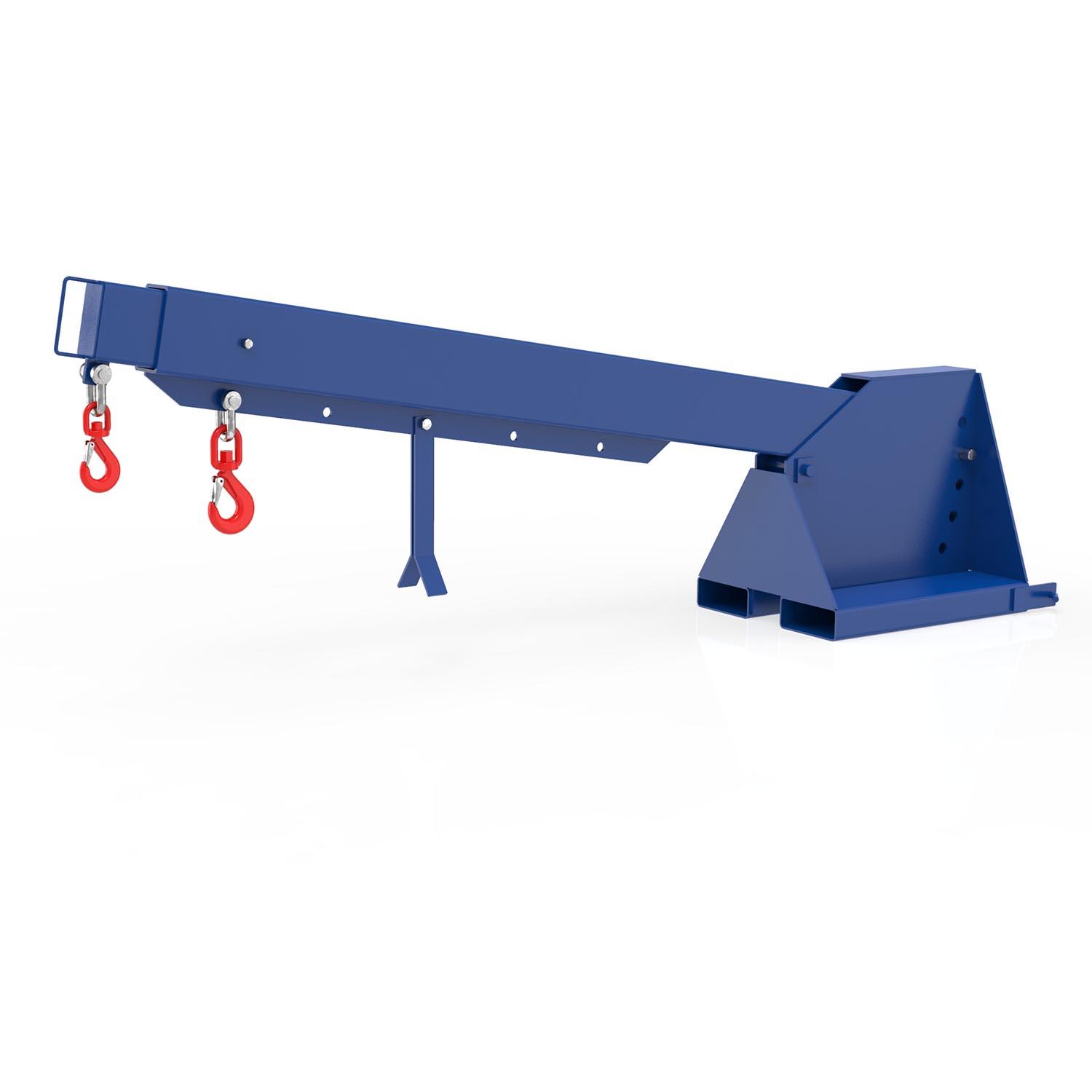

- Alle MEILLER Kranarme wahlweise lackiert (Standard RAL 5002) oder verzinkt

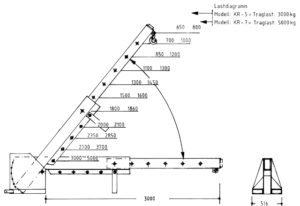

Wichtig für die Praxis: Bei teleskopierbaren/höhenverstellbaren Kranarmen sinkt die zulässige Tragkraft mit zunehmender Ausladung. Entscheidend ist daher immer die Tragkraft je Auszug/Hakenposition, die der Lastübersicht bzw. dem Typenschild entnommen werden kann.
Als Hersteller mit Produktionsstätte in Deutschland legen wir unser Augenmerk darauf, besonders langlebige und sichere Kranarme zu fertigen. Im Gegensatz zu vielen Fremdfabrikaten und Importartikeln steht bei uns der Schutz Ihrer Mitarbeiter und das gefahrlose Heben von Lasten im Vordergrund.
Die wichtigsten Kriterien vor dem Kauf eines Kranarms – so wählen Sie das richtige Modell aus
1) Tragkraft richtig bewerten: „max. Kilogramm“ reicht nicht
Für die Auswahl des geeigneten Kranarms zählt nicht nur die maximale Tragkraft, sondern die Tragfähigkeit am relevanten Auszug.
Praxisregel: Je weiter teleskopiert (und je weiter der Lastschwerpunkt nach vorne wandert), desto geringer ist die zulässige Last.
So gehen Sie richtig vor:
- Lastgewicht realistisch bestimmen (inkl. Anschlagmittel)
- benötigte Ausladung definieren (z.B. LKW-Kante, Maschinenbett, Einbausituation)
- passende Variante wählen (2.000 kg, 3.000 kg vs. 5.000 kg, starr vs. teleskopierbar)
2) Reichweite und Zugang: starr oder teleskopierbar?
Ein starrer Kranarm (bis 2.000 mm) ist ideal, wenn die Geometrie immer ähnlich ist und Sie maximale Einfachheit möchten. Ein teleskopierbarer Kranarm (bis 3.700 mm) ist ideal, wenn Sie:
- wechselnde Einbausituationen haben
- über Hindernisse/Abstände arbeiten
- Lasten variabel positionieren müssen
3) Höhe und Position: Wann lohnt sich höhenverstellbar?
Ein höhenverstellbarer Kranarm ist die richtige Wahl, wenn Lasten:
- in erhöhter Position aufgenommen werden müssen
- über Maschinenkanten/Einhausungen hinweg gehoben werden
- in Montageprozessen wiederkehrend auf Höhe bereitgestellt werden sollen
4) Stapler-Kompatibilität: Passt der Kranarm mechanisch auf Ihren Gabelstapler?
Ein Kranarm ist nur dann sicher im Einsatz, wenn er zur Gabel passt. Bei uns haben alle Kranarme einen Gabeltaschenquerschnitt im Standard von 190×70 mm.
Bitte prüfen Sie vor dem Kauf eines Kranarms:
- Querschnitt der Staplerzinken (Breite/Höhe) passt zur Einfahrtasche
- ausreichende Gabellänge ist vorhanden
- Staplertragfähigkeit reicht für Last + Kranarm + Ausladung (Schwerpunktverschiebung beachten!)
Wenn Sie Sondermaße benötigen, fertigen wir auf Anfrage auch Kranarme für Gabelstapler mit individuell dimensionierten Einfahrtaschen.
5) Sicherheitsfeatures: Worauf es bei einem hochwertigen Kranarm wirklich ankommt
Kranarme sind Hebezeuge für den täglichen Einsatz im Arbeitsalltag – und genau dort entstehen Fehler durch Abrutschen, falsche Sicherung oder falsche Lastannahmen.
Bei MEILLER Kranarmen erfolgt immer eine sichere Aufnahme über die Gabeltaschen. Die optimierte Bolzensicherung vermeidet ein unbeabsichtigtes Abrutschen des Kranarms von der Gabel.
Bitte prüfen Sie zusätzlich immer:
- Haken mit Sicherung (Sicherheitsfalle), passende Anschlagpunkte
- klare Lastkennzeichnung (Lastübersicht/Typenschild)
- definierte Betriebsanweisungen und Unterweisung der Fahrer sind erfolgt
Traversen, Fassgreifer und Lastaufnahmemittel: Was ist mit Kranarmen von MEILLER möglich?
Ein großer Vorteil: Mit einem Stapler-Kranarm können Sie nicht nur „direkt am Haken“ arbeiten, sondern auch Lastaufnahmemittel einsetzen – je nach Prozess deutlich sicherer und stabiler.
Bei uns finden Sie viele praktische Greifer und Traversen:
Sonderanfertigungen von Kranarmen: Wenn der Standard nicht reicht
Wenn Ihr Einsatzfall besondere Anforderungen hat (z.B. spezielle Reichweite, andere Zinkenmaße, Farbe, Tragkraft) können wir unsere Kranarme maßgeschneidert konstruieren und fertigen, u.a. hinsichtlich:
- Tragkraft
- Reichweite
- Maße
- Gabelzinkenmaße/Einfahrtaschen
- Farbgebung
Häufige Fehler beim Kranarm-Kauf und wie sie zu vermeiden sind
- Nur nach maximaler Tragkraft kaufen
- Richtig ist: Tragkraft am benötigten Auszug beachten!
- Ausladung unterschätzen
- Messung: LKW-Kante, Hindernisse, Einbausituation, Sicherheitsabstände.
- Gabeltaschen/Zinkenmaß nicht prüfen
- Querschnitt vergleichen (bei unseren Kranarmen 190 x 70 mm) oder Sondermaß anfragen.
- Sicherung und Unterweisung vernachlässigen
- Unbedingt die Bolzensicherung nutzen, Fahrer schulen und unterweisen!
